A nagy teherbírású raklapos állvány terhelhetősége magyarázata: mekkora súlyt bír el a raktári állvány?

Miért számít a terhelési kapacitás a raktári tárolórendszerekben?

A nagy teherbírású szelektív raklaptartó állványt úgy tervezték, hogy eltartson jelentős raklapterhelést, miközben közvetlen hozzáférést biztosít minden raklaphelyhez. Bármely raktári tárolórendszer teljesítménye és biztonsága azonban egy kritikus mérnöki tényezőtől- függ. Minden raklapállvány meghatározott súlyhatárral készül, amelyet soha nem szabad túllépni.

A terhelési besorolás figyelmen kívül hagyása a gerenda deformálódásához, a függőleges meghibásodáshoz, a készletek megsérüléséhez, a targonca balesetéhez és akár a állvány katasztrofális összeomlásához is vezethet. Ezzel szemben a terhelési kapacitás megértése lehetővé teszi a raktárvezetők számára, hogy maximalizálják a tárolási sűrűséget, miközben fenntartják a biztonságos és hatékony működést.

Ez az útmutató elmagyarázza, hogyan számítják ki a nagy teherbírású raklapos állványok teherbírását, mi befolyásolja a súlyhatárokat, és hogyan válassza ki a megfelelő állványrendszert a raktár számára.

Mi az a nagy teherbírású raklapos állvány teherbírása?

A terhelhetőség azt a maximális súlyt jelenti, amelyet egy raklapos állványrendszer normál működési körülmények között biztonságosan elbír. Ahelyett, hogy egyetlen érték lenne, az állványkapacitás több műszaki besorolásra van felosztva, amelyek mindegyike más szerkezeti elemet ír le.

A leggyakoribb terhelési osztályok a következők:

• Nyalábkapacitás
• Álló keret kapacitása
• Öböl teherbírása
• Keret teherbírása
• Padló teherbírása
• Horgonykapacitás

Ezen értékek mindegyike hozzájárul a tárolórendszer általános szerkezeti teljesítményéhez. A legalacsonyabb-besorolású alkatrész határozza meg végső soron az állvány biztonságos üzemi terhelését.

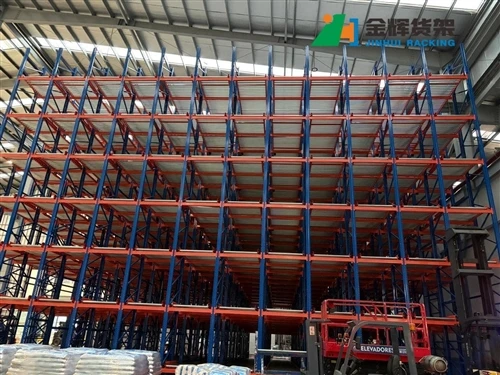

atA Jinhui Rack nagy teherbírású szelektív raklapos állványa, minden tárolórendszert az ügyfelek raklapméretei, terhelési követelményei, a targonca specifikációi és a raktár elrendezése szerint terveztek a biztonságos, hosszú távú -teljesítmény érdekében.

Hogyan számítják ki a raklaptartó rakodóképességét?

A nagy teherbírású raklaptartó állvány kapacitását nem úgy becsülik meg, hogy egyszerűen összeadják a tárolt raklapok tömegét. Ehelyett a szerkezeti mérnökök több tényező alapján számítják ki a terhelési besorolást, beleértve az acél szilárdságát, a gerenda elhajlási határait, a csatlakozók teljesítményét, a keret stabilitását és az általános szerkezeti biztonsági tényezőket.

A mérnöki számítások általában a következőket veszik figyelembe:

• Maximális raklapsúly
• Raklapok száma gerendaszintenként
• Nyaláb fesztávolsága
• Gerenda profil méretei
• Acél folyáshatár
• Álló keret magasság
• Függőleges terheléseloszlás
• Szeizmikus vagy szélkövetelmények (adott esetben)

Ezek a számítások biztosítják, hogy minden komponens biztonságosan működjön mind statikus tárolási terhelések, mind dinamikus raktári működési feltételek mellett.

A rack kapacitását meghatározó fő alkatrészek

A szelektív raklapos állványrendszer teljes szilárdsága több szerkezeti alkatrész együttes működésétől függ. Még ha az egyik alkatrésznek nagyon nagy a terhelhetősége, a teljes rendszert a leggyengébb eleme korlátozza.

1. Álló keretek

Az álló keretek a tárolt készlet teljes súlyát közvetlenül a raktár padlójára továbbítják. A keret kapacitása az acél vastagságától, a profil kialakításától, a keret mélységétől, a merevítés konfigurációjától és az állvány magasságától függ.

2. Terhelési gerendák

A vízszintes gerendák közvetlenül támogatják a raklapterhelést. A gerenda kapacitása a gerenda profiljától, az acél vastagságától, a gerenda hosszától és a csatlakozó kialakításától függően változik.

3. Gerenda csatlakozók

A gerendacsatlakozók biztonságosan rögzítik a gerendákat az álló keretekbe. Erősségük fontos szerepet játszik a raklapterhelés biztonságos átvitelében a teljes állványszerkezetben.

4. Alaplapok és horgonyok

A horgonyok rögzítik a függőleges kereteket a betonpadlóhoz, javítva az általános stabilitást és ellenállva a targonca működése által okozott vízszintes mozgásnak.

5. Raktárszint

Még a legerősebb raklapállvány sem képes biztonságosan elviselni a nehéz raktárkészletet, ha a raktárpadlónak nincs elegendő teherbíró képessége-.

A terhelhetőséget befolyásoló tényezők

Számos műszaki és üzemeltetési tényező befolyásolja a raktári raklapos állványok maximális biztonságos terhelhetőségét.

A legfontosabb tényezők a következők:

• Nyaláb hossza
• A gerenda szakasz mérete
• Acél vastagság
• Rack magassága
• Tárolási szintek száma
• Raklap méretei
• Terhelés-elosztás
• A targonca működési feltételei
• Raktári hőmérséklet
• Padlóminőség

A tárolóterhelés növelése vagy a rack elrendezésének módosítása előtt át kell tekinteni a változók bármilyen módosítását.

A sugárkapacitás megértése

A rakodógerendák hordozzák a tárolt raklapok közvetlen súlyát, és gyakran ezek az elsők, amelyeket a raktárvezetők figyelembe vesznek az állványkapacitás értékelése során. A gerenda kapacitása több műszaki jellemzőtől függ, nem pedig egyszerűen a gerenda méretétől.

A sugár teljesítményét a következők befolyásolják:

• Gerenda profil alakja
• Acél minőség
• Anyagvastagság
• Csatlakozó kialakítás
• Nyaláb fesztáv
• Megengedett elhajlás

A hosszabb gerendák általában kisebb terhelést támogatnak, hacsak nem nagyobb szerkezeti gerendaprofilokat választanak. A mérnökök egyensúlyban tartják a gerenda hosszát és a teherbírást a hatékony tárolási sűrűség és a szerkezeti biztonság elérése érdekében.

Hogyan befolyásolja a függőleges magasság a kapacitást

A raktárkezelők gyakran azt feltételezik, hogy a magasabb állványok ugyanazokat a terheléseket képesek elviselni, mint a rövidebbek, ha a gerendák azonosak. A valóságban a függőleges magasság jelentős hatással van az általános szerkezeti kapacitásra.

A rack magasságának növekedésével az álló keret karcsúsága is nő. A magasabb keretek nagyobb nyomóerővel rendelkeznek, és további mérnöki megfontolásokat igényelnek, például nehezebb keretszakaszokat, mélyebb profilokat vagy fokozott merevítést.

Nagyon magas raktári telepítéseknél a mérnökök a következőket is figyelembe vehetik:

• Targonca ütközési erői
• Vízszintes kilengés
• A keret elhajlása
• Szeizmikus terhelés
• Építési mozgás

Ez az oka annak, hogy a magas{0}}raktári állványok tervezése általában eltér az alacsonyabb raktári környezetekben telepített, hagyományos szelektív raklapos állványoktól.

Statikus terhelések kontra dinamikus terhelések

Egy másik fontos fogalom az állványtechnikában a statikus és dinamikus terhelések közötti különbség.

Statikus terheléseka normál körülmények között az állványon nyugvó tárolt raklapok tömegére vonatkozik.

Dinamikus terhelésekraktári műveletek során fordulnak elő, például amikor a targoncák raklapokat helyeznek el vagy távolítanak el. Ezek az ideiglenes ütközőerők rövid ideig meghaladhatják a raklap statikus súlyát.

A professzionális állványtervezés mindkét feltételt figyelembe veszi a hosszú távú szerkezeti biztonság érdekében-.

A nagy teherbírású szelektív raklapos állványok tipikus terhelhetősége

Gyakori hibák, amelyek csökkentik a rack terhelhetőségét

Még a legerősebb, nagy teherbírású szelektív raklapos állványrendszer is veszélyessé válhat, ha nem megfelelően használják. Sok raktári balesetet nem a rossz állványminőség, hanem a nem megfelelő rakodási gyakorlat vagy az engedély nélküli módosítások okoznak. E gyakori hibák megértése segít a raktárvezetőknek megőrizni a szerkezeti integritást, miközben maximalizálja a tárolás hatékonyságát.

A leggyakoribb problémák a következők:

• Az egyes nyalábszintek túlterhelése a névleges kapacitáson túl.
• A raklapterhelés egyenetlen elosztása a gerendák között.
• Sérült vagy meghajlott gerendák és támasztékok használata.
• A gerenda biztonsági zárainak vagy csatlakozóinak eltávolítása.
• Az eredeti alkatrészek cseréje nem-kompatibilis alkatrészekre.
• Tárolási szint növelése mérnöki engedély nélkül.
• A sérült padlóhorgonyok figyelmen kívül hagyása.
• Lehetővé teszi, hogy a targonca ismétlődő ütközései javítatlanul maradjanak.

Ezek a látszólag apróbb problémák jelentősen csökkenthetik az állványrendszer általános teherviselési{0}}teljesítményét, és növelhetik a szerkezeti meghibásodások kockázatát.

Hogyan válasszuk ki a megfelelő rakodási kapacitást raktárunk számára

A megfelelő teherbírás kiválasztása a készlet megértésével kezdődik, nem pedig a legerősebb állvány kiválasztásával. A rendszer túl-meghatározása szükségtelenül növeli a projekt költségeit, míg az alul-meghatározás komoly biztonsági kockázatokat jelent, és korlátozza a raktár jövőbeli bővítését.

A nagy teherbírású raklapos állványok kiválasztása előtt a raktárvezetőknek értékelniük kell:

• Maximális raklap tömeg.
• Átlagos raklapsúly.
• Raklap méretei.
• Jövőbeni készletnövekedés.
• Targonca típusa és emelési magassága.
• Raktár belmagassága.
• Tárolási szintek száma.
• Várható készletforgalom.

A professzionális állványgyártó ezen üzemeltetési követelmények alapján ki tudja számítani a leggazdaságosabb és szerkezetileg legmegfelelőbb konfigurációt.

Miért épülnek be a biztonsági tényezők az állványtervezésbe?

A nagy teherbírású raklapos állványokat soha nem úgy tervezték, hogy az elméleti maximális szilárdságon működjenek. A mérnökök minden szerkezeti számításba beépítenek biztonsági tényezőket, hogy figyelembe vegyék a valós-üzemi feltételeket, a gyártási tűréseket és a váratlan terhelési helyzeteket.

A biztonsági tényezők segítenek kompenzálni:

• Dinamikus targonca ütközések.
• Kissé egyenetlen raklaprakodás.
• Anyagi variációk.
• Hosszú távú-acél kifáradás.
• Raktári vibráció.
• Kisebb beépítési tűrések.

Ezek a műszaki tartalékok biztosítják, hogy a rack továbbra is biztonságosan működjön élettartama során, feltéve, hogy a közzétett terhelési értékeket betartják.

Korszerűsíthető a meglévő raklapos állvány?

A raktári műveletek bővülésével sok vállalkozás felteszi a kérdést, hogy a meglévő raklapos állványok elbírják-e a nehezebb rakományokat vagy további tárolási szinteket. Egyes esetekben lehetséges a frissítés, de azokat soha nem szabad műszaki ellenőrzés nélkül végrehajtani.

A lehetséges frissítési lehetőségek a következők:

• A gerendák cseréje nagyobb-kapacitású profilokra.
• Erősebb álló keretek felszerelése.
• További keretmerevítés hozzáadása.
• Padlórögzítő rendszerek megerősítése.
• A nyaláb fesztávolságának csökkentése.
• További rack-rekeszek beszerelése.

Minden módosítást képzett mérnöknek kell felülvizsgálnia, hogy megbizonyosodjon arról, hogy a továbbfejlesztett rendszer megfelel a vonatkozó tervezési szabványoknak, és fenntartja a megfelelő biztonsági ráhagyást.

Raktári kapacitás legjobb gyakorlatai raktári műveletekhez

A biztonságos teherbírás fenntartása nemcsak mérnöki, hanem üzemeltetési felelősség is. A napi raktározási eljárások fontos szerepet játszanak a rack teljesítményének megőrzésében és az élettartam meghosszabbításában.

A javasolt bevált gyakorlatok a következők:

• Tisztán jelenítse meg a terhelhetőségi címkéket minden állványrekeszben.
• Tanítsa meg a targoncakezelőket a raklapok megfelelő elhelyezésére.
• A terhelést egyenletesen ossza el a gerendaszintek között.
• Rendszeresen ellenőrizze az állványokat szerkezeti sérülések szempontjából.
• A sérült alkatrészeket azonnal cserélje ki.
• Soha ne lépje túl a közzétett terhelési korlátokat.
• Dokumentáljon minden rack ellenőrzést és javítást.
• Időszakos szakmai mérnöki felmérések ütemezése.

Ezen gyakorlatok követése segít csökkenteni a karbantartási költségeket, miközben biztosítja a biztonságos raktári műveleteket.

A raklaptartó állvány teherbírását befolyásoló kulcstényezők

Gyakran Ismételt Kérdések

Mekkora súlyt bír el egy nagy teherbírású raklaptartó?

A gerenda méretétől, a függőleges kialakítástól és a rack-konfigurációtól függően egy gerendaszint jellemzően 1000 kg és 5000 kg között tarthat, míg a teljes állványrekeszek jóval 20 000 kg felett is. Mindig vegye figyelembe a gyártó által közzétett terhelési értékeket.

Növelhetem a teherbírást csak a gerendák cseréjével?

Nem feltétlenül. Míg az erősebb gerendák növelhetik a gerenda kapacitását, a teljes állványt továbbra is korlátozza az oszlopok, a csatlakozók, a horgonyok és a raktárpadló szilárdsága. Minden frissítést teljes rendszerként kell értékelni.

Miért fontosak a terhelhetőségi címkék?

A rakománycímkék minden polckonfigurációhoz biztosítják a kezelők számára a maximálisan megengedett terhelést, segítve a véletlen túlterhelés megelőzését és a raktár biztonsági eljárásainak betartását.

Befolyásolja-e az állvány magassága a terhelhetőséget?

Igen. A magasabb függőleges keretek nagyobb nyomóerőt fejtenek ki, és nagyobb teherbírású profilokra{1}} vagy további műszaki megerősítésre lehet szükség ugyanazon terhelések biztonságos elviseléséhez.

Kinek kell kiszámítani a raklapos állvány teherbírását?

A terhelhetőséget mindig képzett állványmérnököknek vagy az eredeti állványgyártóknak kell kiszámítaniuk elismert műszaki szabványok és a raktár speciális követelményei alapján.

Következtetés

A nagy teherbírású raklapos állvány teherbírását sokkal több határozza meg, mint az egyes gerendák szilárdsága. A tartóoszlopok, a csatlakozók, a horgonyok, a padlóviszonyok, a terheléselosztás és a raktári működési gyakorlatok mind hozzájárulnak a tárolórendszer általános teljesítményéhez. Ezeknek a tényezőknek a megértése lehetővé teszi a vállalkozások számára, hogy maximalizálják a tárolás hatékonyságát, miközben fenntartják a raktárbiztonság legmagasabb szintjét.

A professzionálisan megtervezett raklapos állványrendszer kiválasztása és a közzétett terhelési besorolások betartása biztosítja a megbízható működést, megóvja az értékes készleteket, csökkenti a karbantartási költségeket és meghosszabbítja raktári tárolási beruházásának élettartamát.

Válasszon nagy teherbírású raklapos állványokat a Jinhui Rack-től

A több mint 20 éves gyártási tapasztalattal rendelkező Jinhui Rack nagy teherbírású szelektív raklapállványokat tervez és gyárt az egyes ügyfelek terhelési igényeihez, raktár elrendezéséhez és működési igényeihez igazodva. Minden rendszert a biztonságra, a tartósságra és a hosszú távú{2}}teljesítményre terveztek.

Tudjon meg többet rólunkNagy teherbírású szelektív raklapos állványrendszerés fedezze fel, hogyan segíthetünk optimalizálni raktári tárolását személyre szabott, nagy{0}}kapacitású állványos megoldásokkal.
